Methode - Geomagnetische Prospektion in der Archäologie

Das Prinzip der magnetischen Ortung

Geophysikalische Messmethoden erkunden den Untergrund zerstörungsfrei durch Messung physikalischer Größen von der Oberfläche aus. Die Methode der Geomagnetik beruht auf der hochgenauen Messung des Erdmagnetfeldes. Moderne Messgeräte zur Archäoprospektion sind in der Lage, das Erdmagnetfeld in der Normalstärke von rund 50.000 nT (magnetische Flussdichte in der Einheit Nanotesla) auf 0,1 nT genau aufzulösen.

Archäologische Objekte im Boden wie Mauer- und Fundament­reste aus Stein, ehemalige, heute verfüllte Gräben und Gruben oder Brandstellen weisen im Vergleich zum umgebenden Boden meist eine geringfügig abweichende Magnetisierung auf (Bild 1A). Dadurch entsteht eine lokale Anomalie im Erdmagnetfeld an der Oberfläche über dem Objekt. Je nach Magnetisierung des Objekts, seiner Lage und Ausrichtung kommt es zu Verstärkungen und/oder Abschwächungen des Magnetfeldes (siehe Bild 1A rechts).

Eisenhaltige Objekte sind durch ihren Ferromagnetismus sehr stark magnetisch und erzeugen Anomalien von mehreren Hundert bis Tausend Nanotesla an der Oberfläche. Archäo­logische Strukturen hingegen bestehen zumeist aus Steinen, organischem Material oder nur wenig verändertem Bodenmaterial. Die magnetischen Anomalien kommen hier zustande durch einen lokal leicht höheren oder niedrigeren Gehalt an Eisenmineralen (Magnetit, Hämatit) im Boden, entsprechend treten hier nur sehr schwache Anomalien von meist wenigen Nanotesla auf.

Das Messverfahren für die Archäologie

Das von uns verwendete Fluxgategradiometer FEREX der Firma Foerster GmbH (Reutlingen) wird häufig in der archäologischen Prospektion verwendet (Bild 1B). Es misst die magnetische Feldstärke mit zwei Sensoren im vertikalen Abstand von 0,65 m und bildet die Differenz daraus, den Vertikalgradienten. Die gerätetechnische Auflösung der Sonden liegt bei 0,1 nT. Die Messung des Vertikalgradienten hat den Vorteil, dass Störeinflüsse von unerwünschten eisenhaltigen Objekten aus der näheren und weiteren Umgebung wesentlich weniger einwirken. Hierzu zählen Leitungen, Masten, Zäune sowie die fast überall vorhandenen Eisenteile aller Art auf landwirtschaftlich genutzten Flächen.

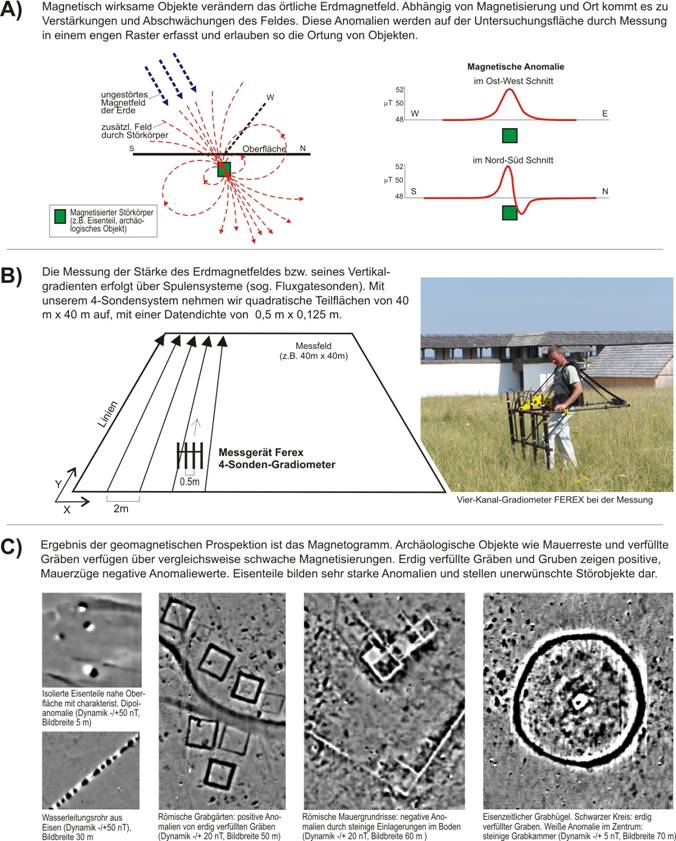

Bild 1: Geomagnetische Prospektion in der Archäologie. A) Magnetisch wirksame Objekte im Untergrund verursachen eine messbare Anomalie an der Oberfläche. B) Messung des Erdmagnetfeldes auf der Fläche. C) Beispiele typischer archäologischer und sonstiger Objekte im Magnetogramm.

Beim Einsatz des 4-Sondensystems FEREX DLG wird gleichzeitig mit vier Gradiometersonden gemessen, befestigt an einem Rahmen im horizontalen Abstand von 0,5 m (Bild 1B). Der Rahmen wird entlang von parallelen Linien geführt. Üblicherweise werden Teilflächen von 40 m x 40 m aufgenommen in einem Messraster von 0,125 m x 0,5 m, entsprechend 16 Einzelmesswerten pro Quadratmeter Fläche. Die Messflächen werden geodätisch mit GPS oder Theodolit zentimetergenau eingemessen.

Die magnetischen Messdaten werden bei der Messung in einem Datenlogger abgespeichert, später am Computer mit Filterverfahren aufbereitet und graphisch zu Messbildern, sogenannten Magnetogrammen, umgesetzt. Um Störeinflüsse weitestgehend zu vermeiden, wird das Messgerät von einer Person in völlig unmagnetischer Kleidung getragen. Dadurch erzielen wir sehr hochauflösende Magnetogramme, die bis in einem Bereich von -1 bis +1 nT noch gut dargestellt und interpretiert werden können. Dies wird erforderlich bei sehr schwach magnetischen Böden wie beispielsweise im Kalkstein auf der Schwäbischen Alb.

Magnetogramme und Anomalien

Die stärksten Anomalien in Magnetogrammen werden stets von eisenhaltigen Objekten erzeugt, die in der Regel neuzeitlicher Herkunft sind. Es handelt sich dabei einerseits um offensichtliche Objekte an und über der Oberfläche wie Zäune, Masten und Schächte. Weiterhin können unbekannte Leitungen oder eisenhaltige Auffüllungen (z.B. Bauschutt) im Boden verborgen sein. Bild 1C zeigt links zwei Magnetogramme mit Beispielen für isolierte Eisenobjekte mit charakteristischer Dipolanomalie (oben) und einer Wasserleitung aus Eisen (unten). Entlang von Straßen und Wegen tritt fast immer eine Häufung von für Eisenteile typischen Anomalien auf. Treten diese Störungen moderner Ursache gehäuft auf, wird die Interpretation der Magnetogramme hinsichtlich archäologischer Objekte im Untergrund stark erschwert bzw. unmöglich.

Archäologische Strukturen wie Mauern, verfüllte Gruben oder Gräben erzeugen in der Regel nur geringe Anomaliewerte von wenigen Nanotesla, mit der Ausnahme von Brandstellen und Schlacken. Je schwächer magnetisch der oberflächennahe Boden ist, desto schwächer sind auch die Anomalien, die durch Veränderungen hervorgerufen werden. Vulkanische Böden, wie sie z.B. in der Eifel vorkommen, sind meist stark magnetisch, Kalksteinböden wie auf der Schwäbischen und Fränkischen Alb sehr schwach magnetisch. Die Erfassungstiefe für archäologische Objekte beträgt, bedingt durch die geringe Magnetisierung, meist nicht mehr als einen Meter. Größere Objekte wie beispielsweise ein verfüllter Graben können unter günstigen Umständen auch in größerer Tiefe noch nachweisbar sein.

Positive Anomalien (dunkelgrau bis schwarz in unserer Darstellung) deuten abhängig von Größe und geometrischer Ausprägung auf ehemalige, heute verfüllte Gruben, Gräber, Gräben oder Rinnen hin (siehe Bild 1C). Ebenfalls möglich sind ehemalige Hoch­temperatur­bereiche (Herdstellen, Öfen, verziegelter Boden, Holzasche, etc.), Brunnen, Pfostenstellungen, Hausgrundrisse (bei ehemaligen Lehm- oder Holzwänden) oder auch Wallanlagen. Negative Anomalien (hellgrau bis weiß in unserer Darstellung) lassen steinige Einlagerungen im Boden vermuten, etwa Fundamente und Mauerzüge, befestigte Straßen, sowie steingefasste oder steinbedeckte Gräber.

Anomalien können aber ebenso durch natürliche Variationen in der Bodenzusammensetzung (Schichtwechsel, Schwemmmaterial) oder geologische Strukturen (Verwerfungen, Schieferung, Mineralisierungen, Erosionsstrukturen) bedingt sein. Insbesondere dunkle vulkanische Gesteine wie Basalte und Gesteine mit einem hohen Anteil an Eisenoxiden (i.w. Magnetit) können sehr starke Magnetisierungen aufweisen. Zudem werden durch moderne Ablagerungen, Feuerstellen, Auffüllungen und Wege, sowie durch Drainage- und Leitungsrohre Anomalien im Magnetfeld erzeugt.

Im Idealfall lassen sich archäologische Objekte anhand einer charakteristischen Geometrie erkennen, beispielsweise rechtwinklige Gebäudegrundrisse oder kreisrunde Grabhügel. Sofern die Geometrie von Anomaliestrukturen und/oder Lesefunde keine eindeutige Interpretation vorgeben, müssen gezielte Sondagen unter archäologischer Betreuung zeigen, worum es sich bei aufgefundenen Anomalien im Einzelfall handelt.

Voraussetzung für den Nachweis von archäologischen Objekten und Strukturen im Untergrund ist grundsätzlich immer ein messbarer Kontrast in der Magnetisierung im Vergleich zum umgebenden Material. Ist dieser nicht gegeben, bleiben archäologische Strukturen dem Messverfahren verborgen. Kein Befund im Magnetogramm bedeutet im Umkehrschluss nicht zwangsläufig, dass auch keine archäologischen Befunde im Boden vorhanden sind. Sie können magnetisch keinen messbaren Kontrast zum umgebenen Bodenmaterial bilden oder unterhalb der Erfassungstiefe liegen.
